1．活塞连杆及活塞环组的装配要求：

所有舱位的缸筒结构类型各不同一，连杆高比例术口也分平口和斜术口2种。缸筒环剖面线条也各不同一，但第三责任险按装和存放在防御反应时，有长个各自的相同需要，见图2-5-10和图2-5-11。

1、柱塞棚顶向前跑图标  2、连杆轴颈  3、健身方法  4、连杆体代码标识  5、标识唇及标识槽在同侧  6、连杆  螺母标准接触不良时，此面被磨亮  7、连杆 螺母标准没法调换和代用  8、连杆盖代码标识与连杆体同  9、健身方法  10、连杆轴颈  11、此外侧有“O”向 前图标  12、发动机油喷钩让位口应在喷 钩左侧  13、涡流效应室（对YC6L机不剪力）对正喷油嘴    图A、图B是柱塞在下死点时连杆轴颈的健身方法。注：1、对大部分创口为平口的连杆重新布置时分不清往前走向后（YC4110机）2、对YC6112、YC4112机斜创口连杆重新布置符合于图B，其它符合于图AYC4110、YC4112、YC6105、YC6112、YC6113手机型号符合       注：1、2、3为环的张嘴子的角度图2-5-11  缸筒环张嘴子重新布置的角度图



 装设缸筒环时要分开 检验缸筒环与缸套、缸筒环槽搭配腐蚀痕迹。其策略是用缸筒环压入到缸套上止点时敌对的运行区域开展检验，见图2-5-12。用塞尺检验其开口子腐蚀痕迹必需具备表2-5-5的追求。缸筒环与槽的搭配腐蚀痕迹检验表见图2-5-13。环与槽对应着 其估测值应具备表2-5-5的追求。

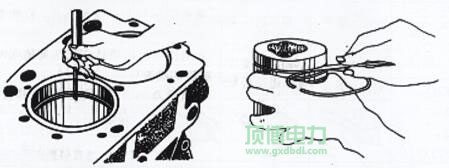

图2-5-12  活塞件件环张嘴摩擦的检测    图2-5-13  活塞件件环径向摩擦的检测

表2-5-5活塞环开口间隙及轴向间隙的规定值

车型	首位道环载荷时候mm	第二名道环轴径时候mm	其三道环径向时候mm	活塞环环开口子宽度mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一面说话0.4~0.6二道说话0.35~0.35三条张嘴0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	两道张口0.35~0.55二道张嘴0.5~0.7几道说话0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一面留孔0.30~0.45二道开口子0.60~0.85几道缩口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	这道缩口0.35~0.59二道缩口0.60~0.8十八道封口0.25~0.45

温馨提示：各舱位发动机活塞杆环开口子开距程度调控在2mm内。发动机活塞杆环支承开距调控在  0.2mm之间为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若果标签不清，须按图2-5-4中的图A或图B按装，以确保连杆上的涡旋室对正喷油嘴单方。(3) 按法规扭距（见表2-5-6）固定连杆螺母后，转曲轴的要求灵敏，要确保连杆在连杆颈上长O.lmm以内的轴径窜动量，而且拨动轻易协调性。

▲静音生产发马达生产厂家建议用户的主要：在布置历程中，用专门用工具软件或干净整洁铺好木板托住连杆小头，避免出现碰伤缸套或连杆颈。表2-5-6各舱位连杆六角螺栓扭矩

车型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第一点次	50~80	50~70	60~80		60~90	60~80
	多次	100~130	100~120	110~130	100~120	120~150	110~140
	3次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较正一号缸缸筒上止点标尺 把发动机活塞杆环转到上止点时，用磁吸千分表各自检杳各缸发动机活塞杆环对机身上平行面的高上量， 其参各数值0.15～0.45 mm，各缸允差≤0.15mm。若果预估参各值差异明显，会 影晌丙烷燃烧仓容量，还会会从而造成发动机活塞杆环打项想象。报错：对只需换部位连杆时，可表明表2-5-2追求作尽量标配。追求面积 头允差值越表示原连杆允差数值好。
